Activité n°3

Compte rendu

Consignes

Le compte rendu est à rédiger avec LibreOffice.

La rédaction des réponses doit être très précise, rigoureuse et systématiquement accompagnée des captures d'écran utiles à la compréhension.

Il faut exploiter le cours afin de répondre à certaines questions.

Le compte rendu en cours de réalisation devra être enregistré sur une clé USB.

Le compte rendu final sera à déposer sur Atrium dans un répertoire dédié et sera noté.

Objectif final de l'ensemble des activités

Comprendre ce qu'il se passe lorsque l'on tape une URL (Uniform Resource Locator) dans la barre d'adresse d'un navigateur.

Mise en place d'un serveur Web

Objectif

Dans cette partie, vous allez ajouter le service serveur web à votre Serveur.

Les ordinateurs pourront envoyer des requêtes HTTP à ce serveur afin de demander l'accès des pages web.

Ouvrez votre fichier SIMUL3 avec le logiciel Filius.

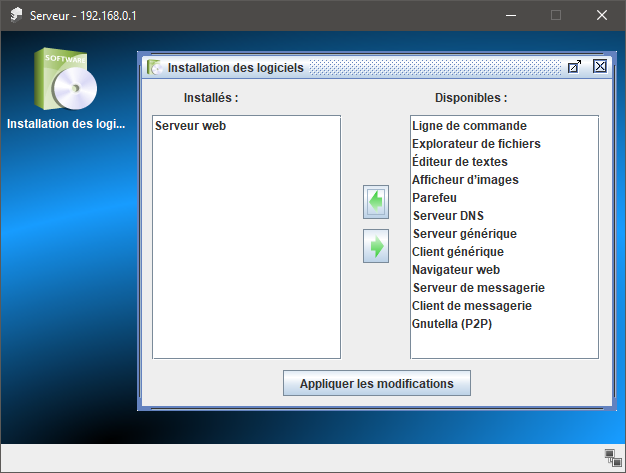

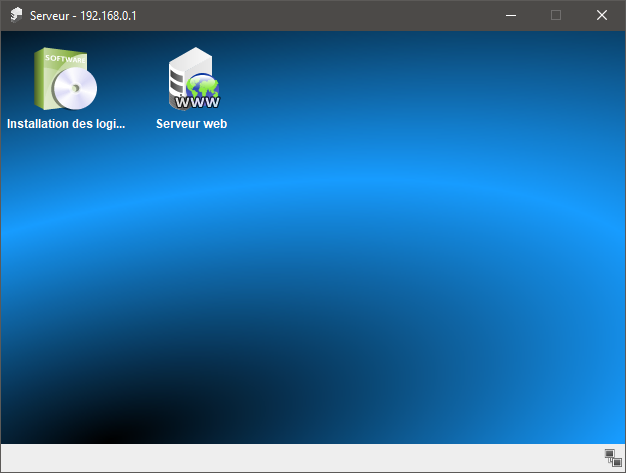

Ajoutez l'application "Serveur web" au Serveur, appliquez les changements :

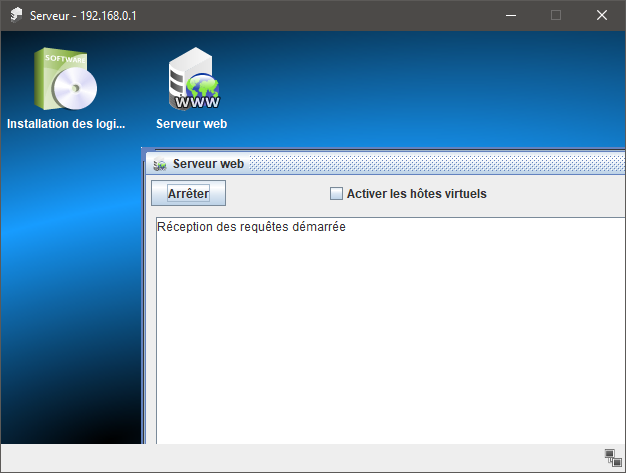

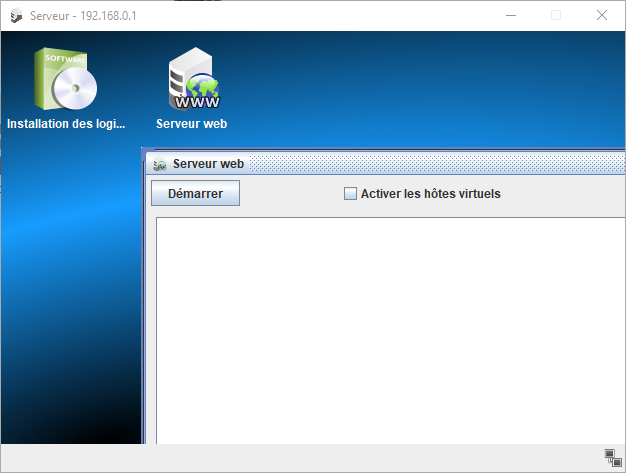

Cliquez sur l'application "Serveur web" du bureau du Serveur, puis cliquez sur "Démarrer" pour démarrer le logiciel serveur Web.

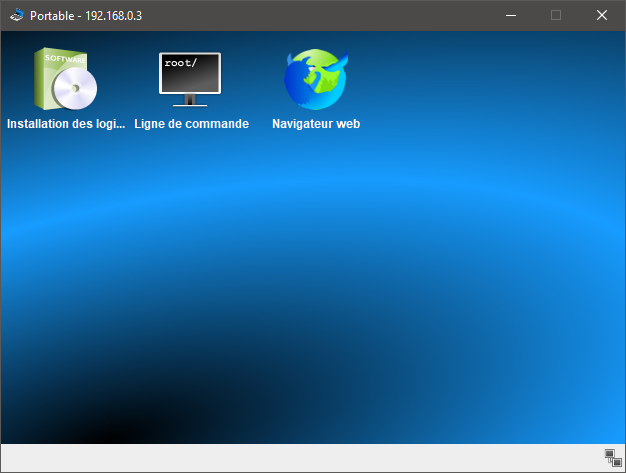

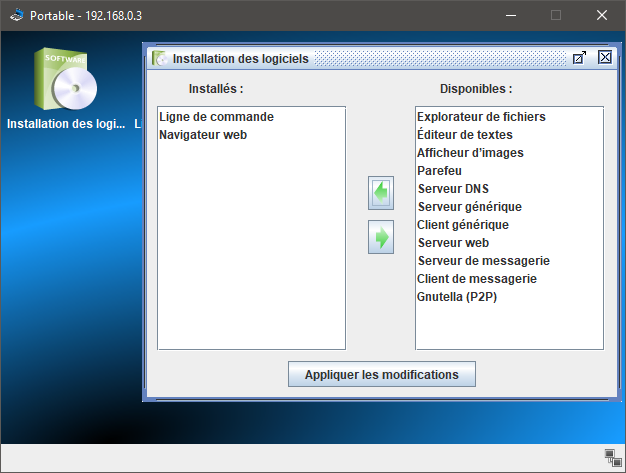

Ajoutez l'application "Navigateur web" à tous les PC, appliquez les changements :

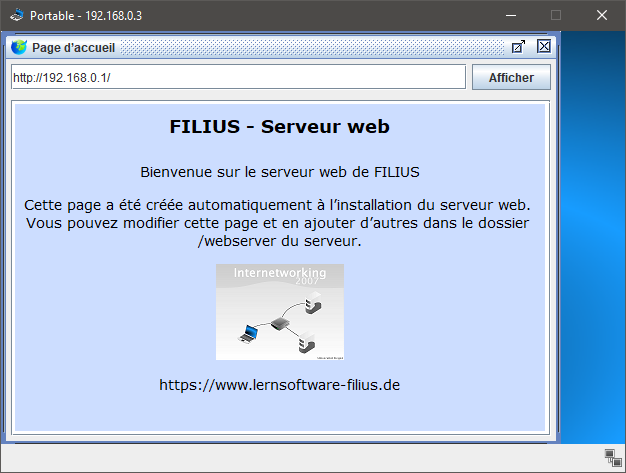

Testez si le serveur web fonctionne en saisissant l'URL http://192.168.0.1/ depuis le navigateur Web d'un des PC.

Par défaut le serveur Web stocke la page du site web Filius.

Cliquez droit dans la fenêtre "Echanges de données" et cliquez sur "Vider les tables" afin d'effacer les anciennes données échangées par l'OrdinateurDistant.
Refaites une requête depuis l'OrdinateurDistant vers le serveur web en saisissant l'URL http://192.168.0.1/ depuis le navigateur Web de l'OrdinateurDistant.

Question 1.1

Dans les données échangées par l'Ordinateur distant, visualisez la trame n°1. Indiquez la "signification" de cette trame et son contenu :

Numéro de port de l'application cliente ;
Numéro de port de l'application serveur ;
Protocole de la couche transport ;
Adresse IP source
Adresse IP destinataire

En utilisant le cours sur le protocole TCP, commentez les numéros de séquence présents dans les trames échangées (SYN, SYN-ACK, ACK).

Question 1.2

Indiquez en combien de paquets de données a été émise l'image.

Déterminer approximativement la taille en octets de l'image.

Enregistrement

Enregistrez la simulation Filius sous le nom : SIMUL4

Résolution de nom via un serveur DNS

Il n'est pas commode de retenir des adresses IP des sites Web, il est plus simple de retenir le nom du site Web (nom de domaine).

Objectif

Un serveur DNS (Domaine Name System) offre comme service la résolution de nom ce qui veut dire qu'il permet de trouver l'adresse IP d'un équipement (tel qu'un serveur) dont on connaît le nom.

Vous allez ajouter ce service DNS au serveur.

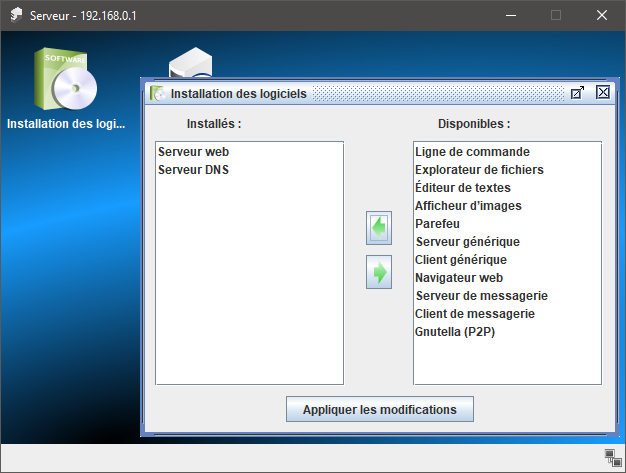

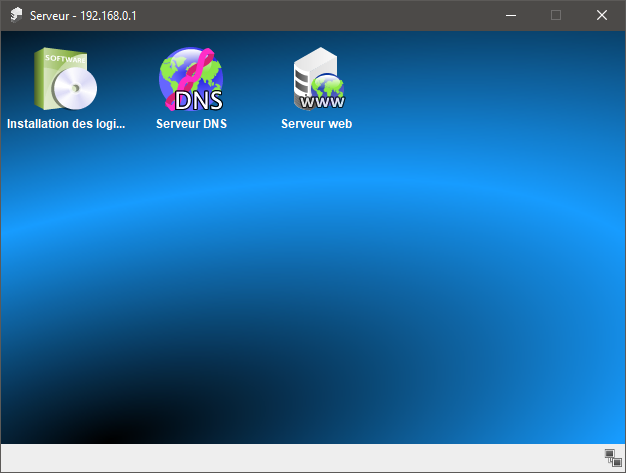

Lancez le mode simulation, cliquez sur le Serveur pour afficher son bureau. Ajoutez l'application "Serveur DNS" au serveur. Appliquez les changements :

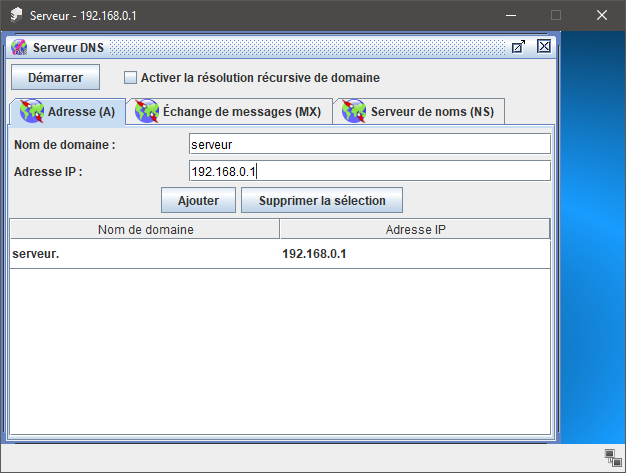

Cliquez sur l'application "Serveur DNS" du bureau du Serveur pour configurer le service. Ajoutez la relation entre le nom (Nom de domaine) et l'adresse IP du Serveur, cliquez sur "Ajouter" pour ajouter à la liste. Puis cliquez sur "Démarrer".

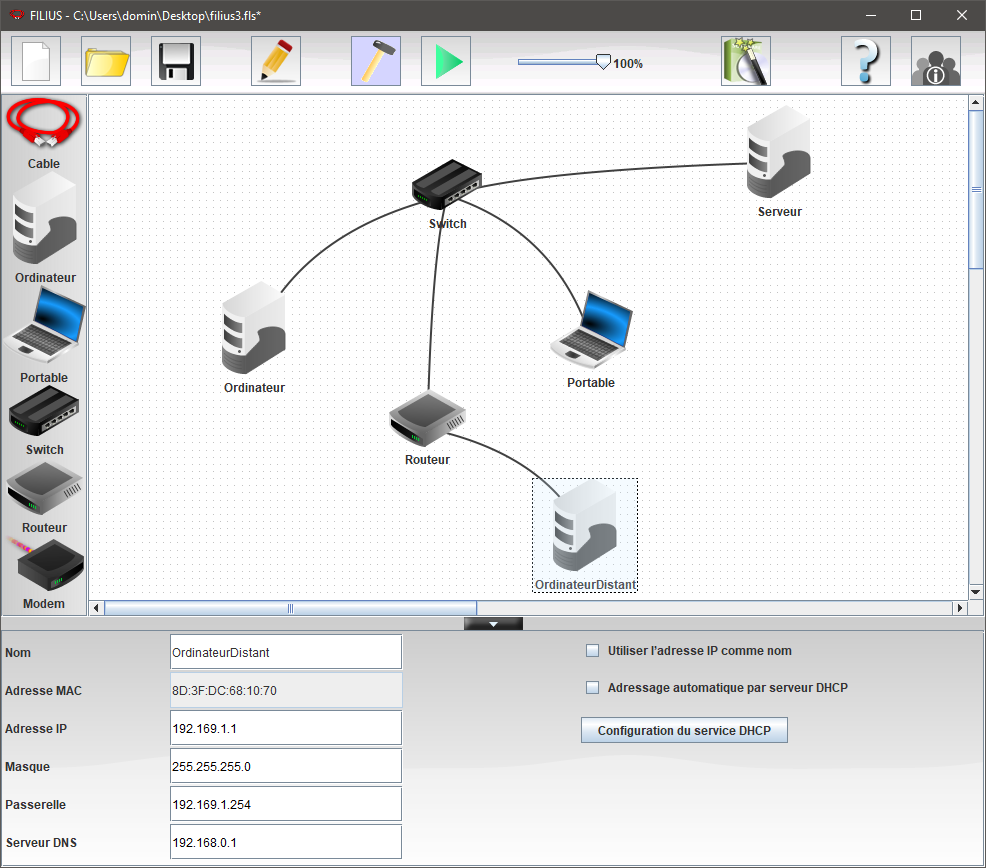

Quittez ponctuellement le mode simulation pour ajouter l'adresse du serveur DNS (192.168.0.1) aux paramètres IP de l'OrdinateurDistant.

Question 1.3

Faites une requête HTTP (demande de page web) depuis l'OrdinateurDistant vers le serveur web en saisissant l'URL http://serveur/ depuis le navigateur Web de l'Ordinateur distant.

Indiquez le résultat obtenu. Analysez les trames échangées lors de cette requête HTTP.

Enregistrement

Enregistrez la simulation Filius sous le nom : SIMUL5
